相控陣檢測技術作為無損檢測領域的重大創新，已在眾多工業領域展現出卓越的應用價值。從鋼板板材到核電安全殼，從大型風電套圈到微小精密零部件，相控陣檢測技術以其獨特的優勢解決了一個又一個檢測難題。與傳統檢測方法相比，相控陣技術不僅在技術指標上全面超越，更在經濟效益、安全保障、質量控制等方面帶來了顯著提升。以下從多個行業應用實踐出發，系統分析相控陣檢測技術的實際價值。
行業應用價值分析
1. 鋼鐵冶金行業：突破檢測瓶頸，提升產品等級
鋼鐵行業是無損檢測應用的重要領域，傳統多通道超聲探傷設備主要依賴進口，存在鋼板邊部非分層缺陷檢出率低的難題，給客戶安全使用帶來隱患。相控陣檢測技術的應用徹底改變了這一局面：
技術突破：采用全板面相控陣縱波檢測+邊部100mm橫波檢測技術，通過相控陣探頭激勵實現孔徑靈活設置、探傷超聲波聚焦深度的自由掃查探測。獨立邊部檢測模塊利用超聲波折射原理穿透鋼板邊緣，將邊部盲區從傳統的10mm以上壓縮至4mm，成功檢出邊部?1.6mm豎通孔當量非分層缺陷。
效益提升：南鋼中厚板卷廠探傷線年檢測高端板材80萬噸，管線鋼合格率達99.5%以上。檢測靈敏度由國外設備的FBH5提升至FBH3，鋼板上、下表面檢測盲區由3mm降至1.5mm，主要指標均明顯超過進口裝備。與引進國外探傷機相比，節約投資費用30%，維護費用降低70%。
2. 核電能源行業：微米級"體檢"，保障核安全
核電站關鍵設備焊縫長期承受高溫、高壓、高輻射嚴酷考驗，任何微小缺陷都可能誘發嚴重安全風險。相控陣檢測技術在核電領域的應用樹立了新的技術標桿：
檢測精度：將檢測精度從傳統的"毫米級"提升至"微米級"，對危害性極大的平面型缺陷（如裂紋）具有極高的檢出率與信噪比。在核電廠CRDM熱套管檢測中，PCI成像技術對近變徑區域的平面型缺陷具有較高檢出率，可檢出的最小平面型缺陷高度為0.2mm，高度定量均方根誤差僅為0.11mm。
效率提升：中核二二在陸豐核電項目CV鋼制安全殼焊縫檢測中應用相控陣技術，使檢測效率提升了3倍以上，大幅縮短關鍵路徑作業時間。所有檢測過程均形成數字化、可追溯的全波形記錄與圖像報告，為焊縫質量提供無可爭議的"電子健康檔案"。
3. 采礦與重工業：替代射線檢測，安全高效
在采礦作業中，設備檢測面臨嚴酷條件和嚴格要求。相控陣技術為行業帶來了革命性變化：
安全升級：傳統射線成像檢測存在伽馬射線安全風險和車間關閉問題。相控陣超聲技術降低了安全風險，幫助客戶加快管道預制件出廠速度。
時間節省：使用射線成像技術檢測管道焊縫需要幾天到一個星期的時間，而采用相控陣技術進行掃查只需幾個小時就能完成檢測任務。這不僅節約時間，還能提供優于規格的產品。
4. 風電新能源：超大尺寸構件檢測突破
大型套圈是風力發電、大型盾構機等設備中的關鍵承載部件，超大直徑套圈的無損檢測一直是行業公認的技術難題。相控陣檢測技術實現了重大突破：
尺寸適應：全球首套7.5米大型套圈相控陣超聲波自動檢測設備成功交付，機械設計大幅提升對大尺寸、復雜幾何工件的檢測適應能力。探頭可沿工件表面精確貼合并勻速掃描，即使面對7.5米的超大曲面，也能保證軌跡平滑、掃描角度精準，有效避免漏檢與誤檢。
數據管理：設備配備實時全掃圖像顯示，將超聲波信號直接轉化為缺陷圖像，便于工作人員直觀判斷與定量分析。檢測數據自動存儲，可隨時回溯和分析，為客戶的數據管理提供有力支持。

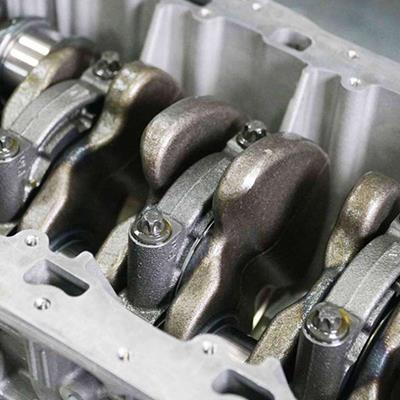

5. 汽車與精密制造：微小缺陷精準識別
在汽車零件生產制造過程中，缺陷檢測耗時長、漏檢率高是行業痛點。相控陣檢測技術提供了高效解決方案：
系統優勢：基于相控陣超聲點云掃描的曲面構件檢測系統，采用五軸聯動掃描與點云合成算法，實時獲取曲面構件高精度表面輪廓重構，動態調整探頭入射角度與水層高度，有效提升復雜構件的自動化檢測效率。
成像精度：結合協同優化算法與變分模態分解算法的相控陣超聲全聚焦成像技術，全面提升了成像精度與清晰度，信噪比最高提升達5倍，有效抑制成像過程中的偽影干擾。
綜合效益分析
1. 經濟效益：降本增效顯著
相控陣檢測技術的應用帶來了全方位的經濟效益：鋼板探傷設備以進口設備60%成本實現150%效率，維護費用降低70%；棒材探傷設備價格比進口低20%，檢測效率達進口設備的2-5倍；焊管檢測設備采購價比進口產品低40%，維護費用降低60%-70%。換規格調試時間從4小時縮至30分鐘，大幅提升產線靈活性。
2. 質量效益：檢測能力全面提升
檢測靈敏度提升3個等級，可識別缺陷尺寸減小30%；分層類缺陷可識別6.0mm平底孔，非分層缺陷能檢出1.6mm豎通孔；缺陷識別率≥98%，漏檢率大幅降低；單條產線年節省質量損失超千萬元。
3. 安全效益：設備運行更有保障
相控陣檢測技術為重大裝備安全運行注入科技新動能。在航空航天、核電、能源等領域，相控陣檢測可實現在役期間完成原位檢測，無需拆卸即可精準識別內部缺陷，大幅降低檢測成本、提升安全保障效率。
技術發展展望
隨著相控陣檢測技術與人工智能、大數據、云平臺的深度融合，檢測技術正向更智能、更精準、更高效的方向升級。全聚焦方式（TFM）、相位相干成像（PCI）、平面波成像（PWI）等先進成像技術的發展，為各類復雜缺陷的檢出提供了更多技術選擇。未來，相控陣檢測技術將在航空航天、高端裝備、新能源等戰略性新興產業中發揮更加重要的作用，為我國從制造大國向制造強國邁進提供堅實的技術支撐。
